Reinräume
Mit Teledoor-Isolierelementen aus eigener Fertigung und Entwicklung können Reinräume in nahezu beliebigen Formen und Größen konzipiert werden. Die einzelnen Wand- und Deckenelemente haben eine dicht abschließende Nut-Feder-Verbindung und bestehen aus Polyurethanhartschaum mit Außen- und Innenschalen aus Feinblech. Formschlüssig eingeschäumte Hakenriegelschlösser verbinden die Elemente fest miteinander.
Türen, Fenster und Durchreichen sind flächenbündig in die Elemente eingelassen. Die Kabel- und Lüftungskanäle werden flächenbündig in die Wand- und Deckenelemente eingeschäumt. Fugen werden mit reinraum-geeignetem Dichtmittel verschlossen. Innenecken und Übergänge werden abgerundet.
Für den bestmöglichen Material- und Personenfluss stehen Reinraumtüren, Reinraumluken, Durchreichen sowie Tore zur Verfügung, die jeweils auch als Schleusen eingesetzt werden können und gegenseitig elektrisch verriegelt sind.
Die Planung und Installation der entsprechenden Filter- und Lüftungsanlagen wird streng am endgültigen Nutzungskonzept ausgerichtet, damit der Reinraumbetrieb effizient und ausfallsicher ist.
So entstehen schlüsselfertige, verlässliche und effiziente Reinräume gemäß DIN EN ISO 14644-1.
Reinraum-Montagehalle am Forschungs- zentrum »DESY« (Deutsches Elektronen-Synchrotron) in Hamburg.

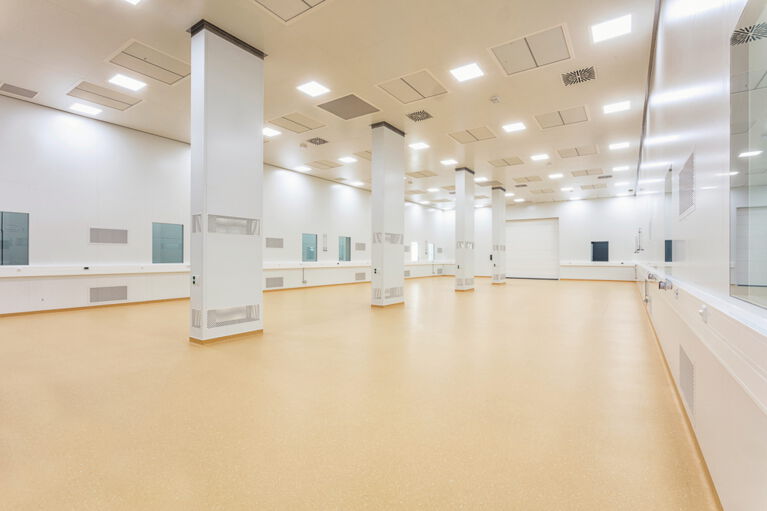

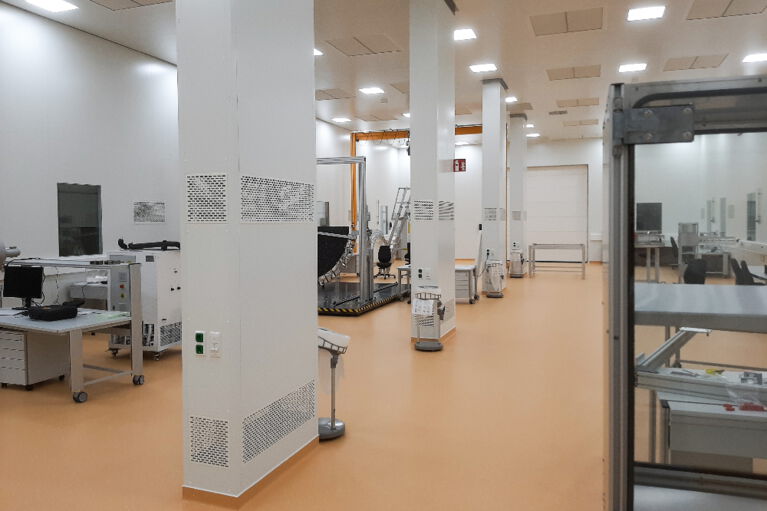

Reinraum-Montagehalle am »DESY« mit kompletter Innenausstattung.

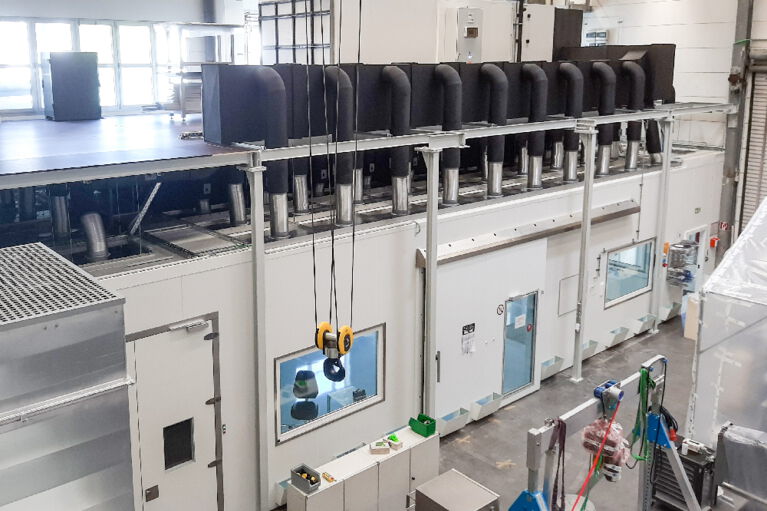

Reinraum der Klasse ISO 4 mit Belüftungsanlage und Stahlkonstruktion.

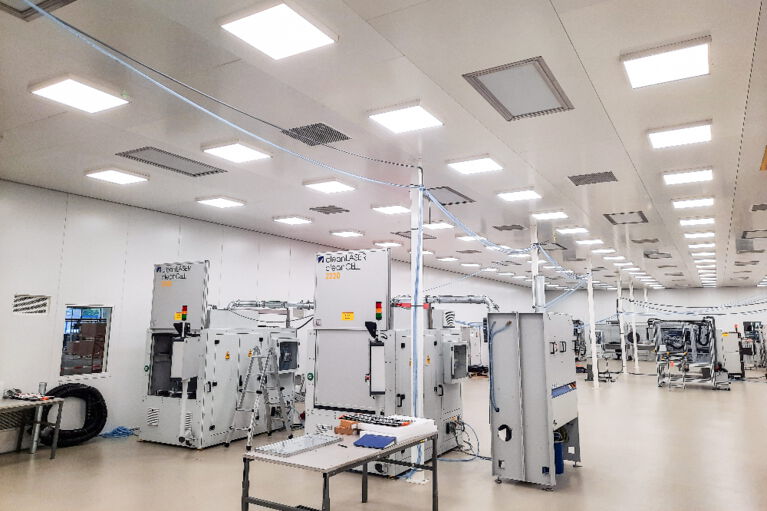

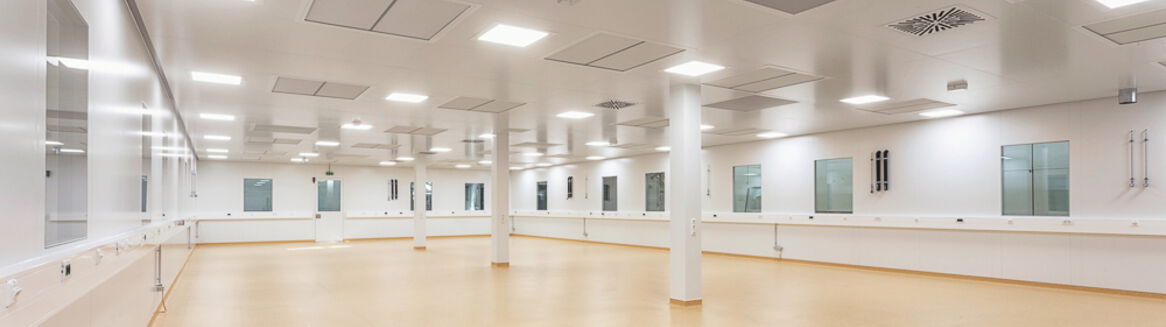

Vollständig eingerichteter Reinraum.

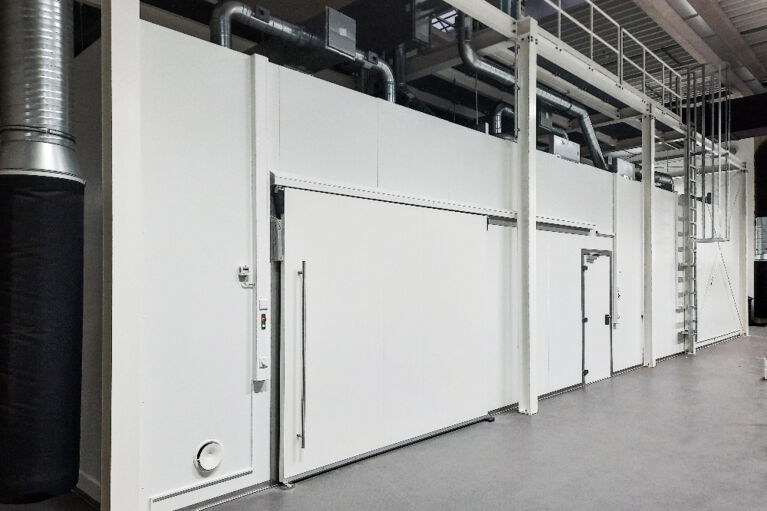

Reinraum mit Schiebetür.

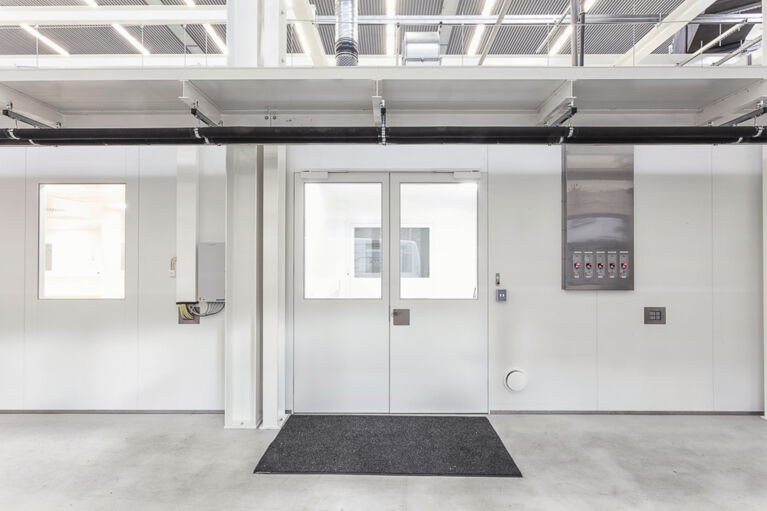

Eingang zur Materialschleuse.

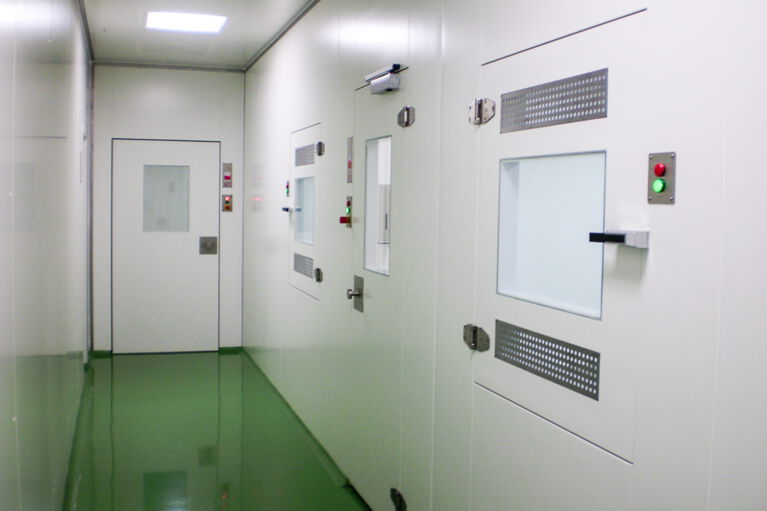

Schleusenflur.

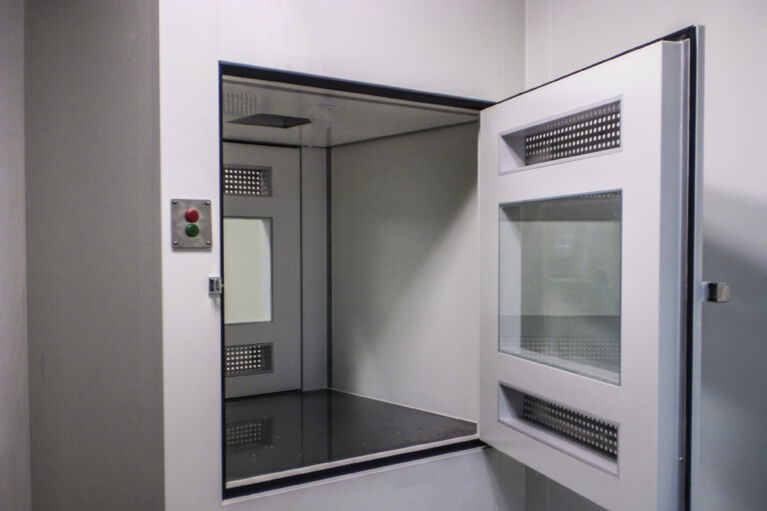

Geöffnete Materialdurchreiche.

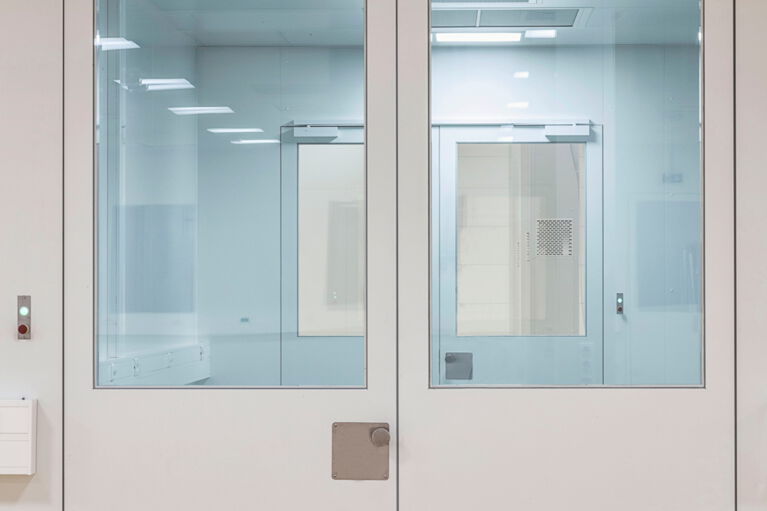

Luftschleuse zwischen zwei Reinraum-Montagehallen.

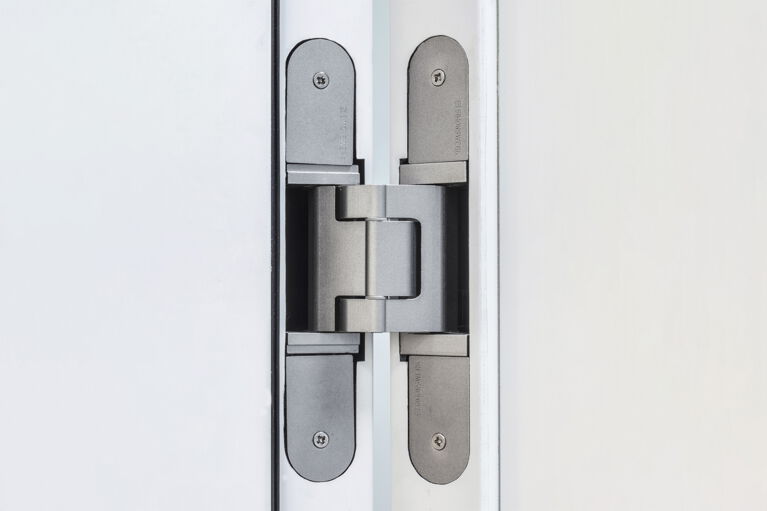

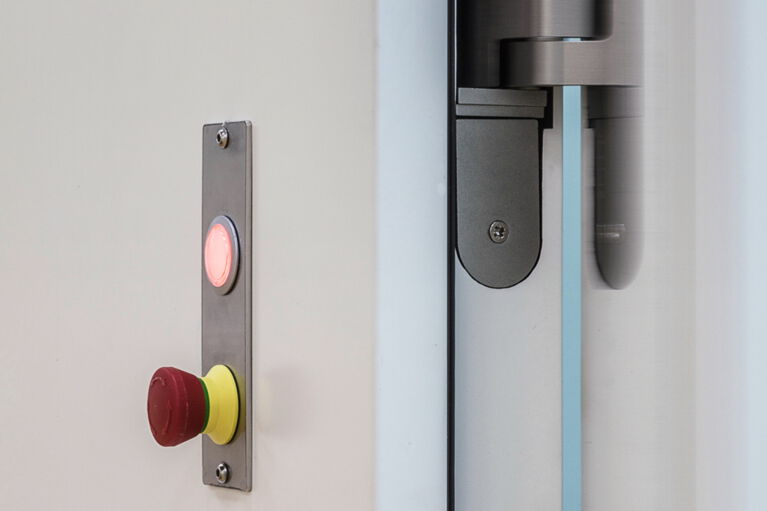

Flächenbündig eingelassenes Türband.

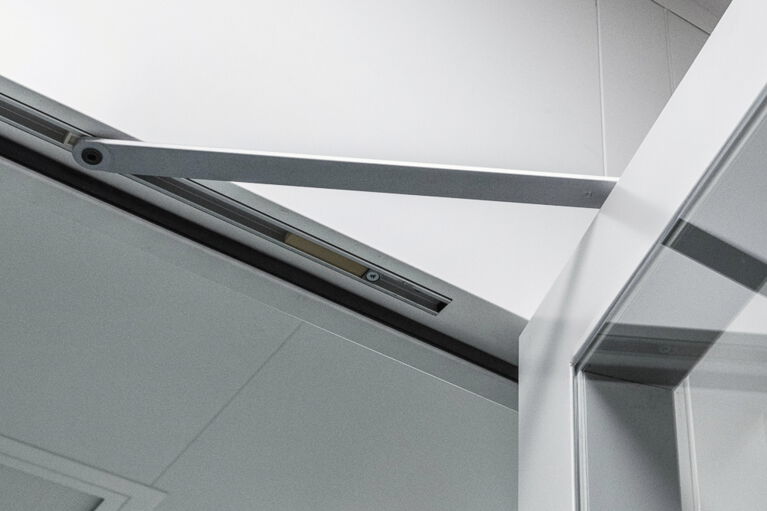

Flächenbündig eingelassener Türschließer.
Schleusensteuerung.

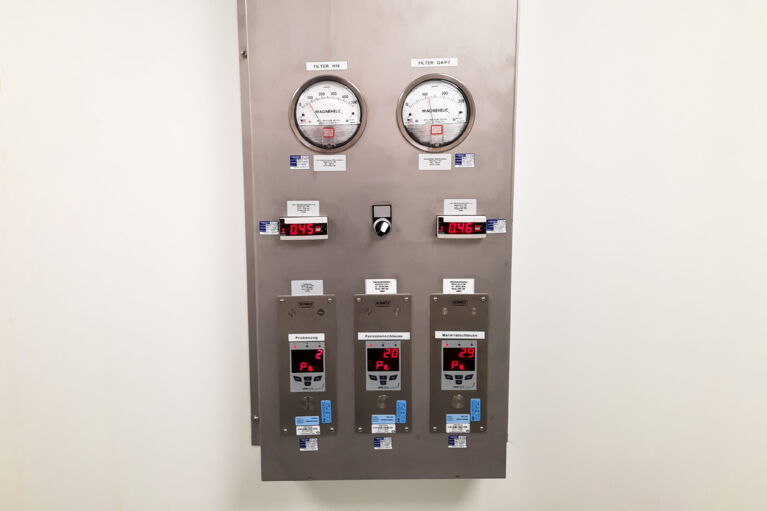

Digitale und analoge Raumüberwachung.

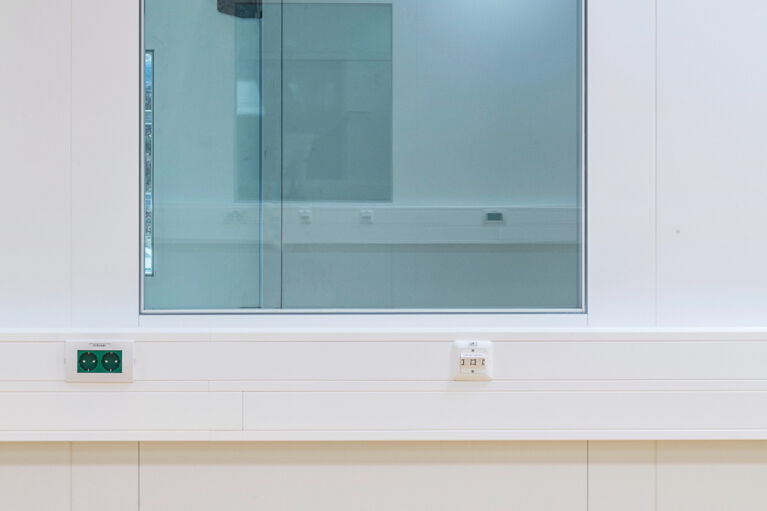

Kabelkanal und Flächenbündig eingelassenes Fenster.

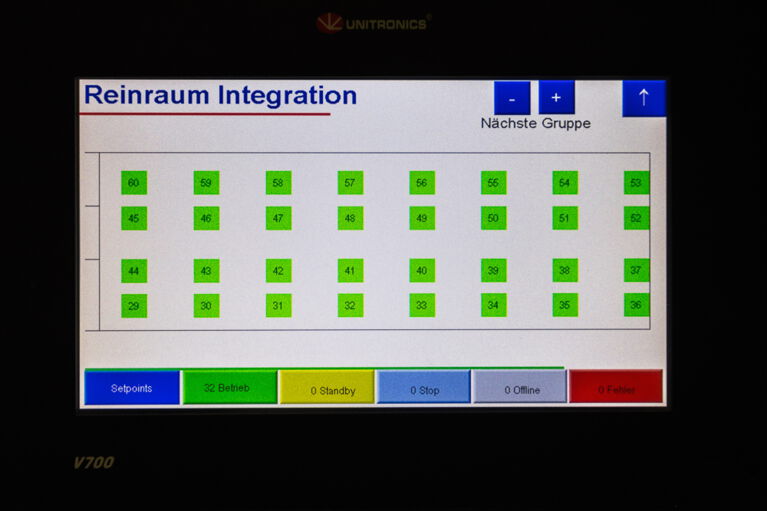

Digitale Fan-Filter-Unit-Steuerung.

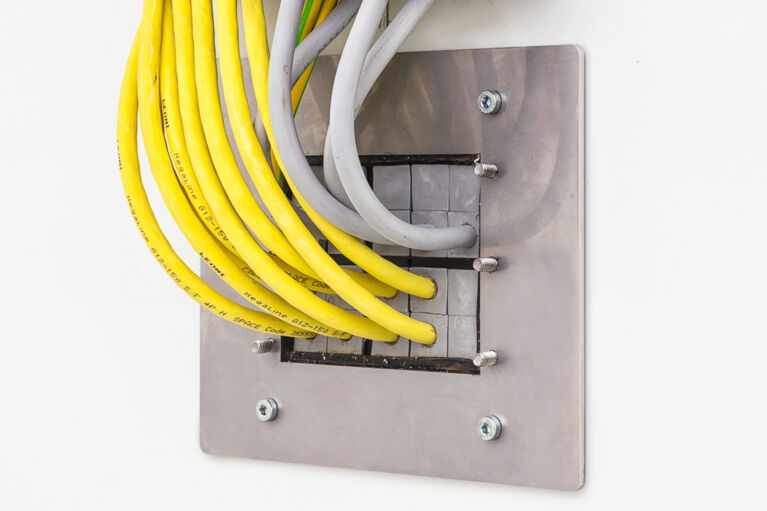

Reinraumkonforme, luftdicht abschließende Kabeldurchlässe an der Außenseite eines Reinraumes.

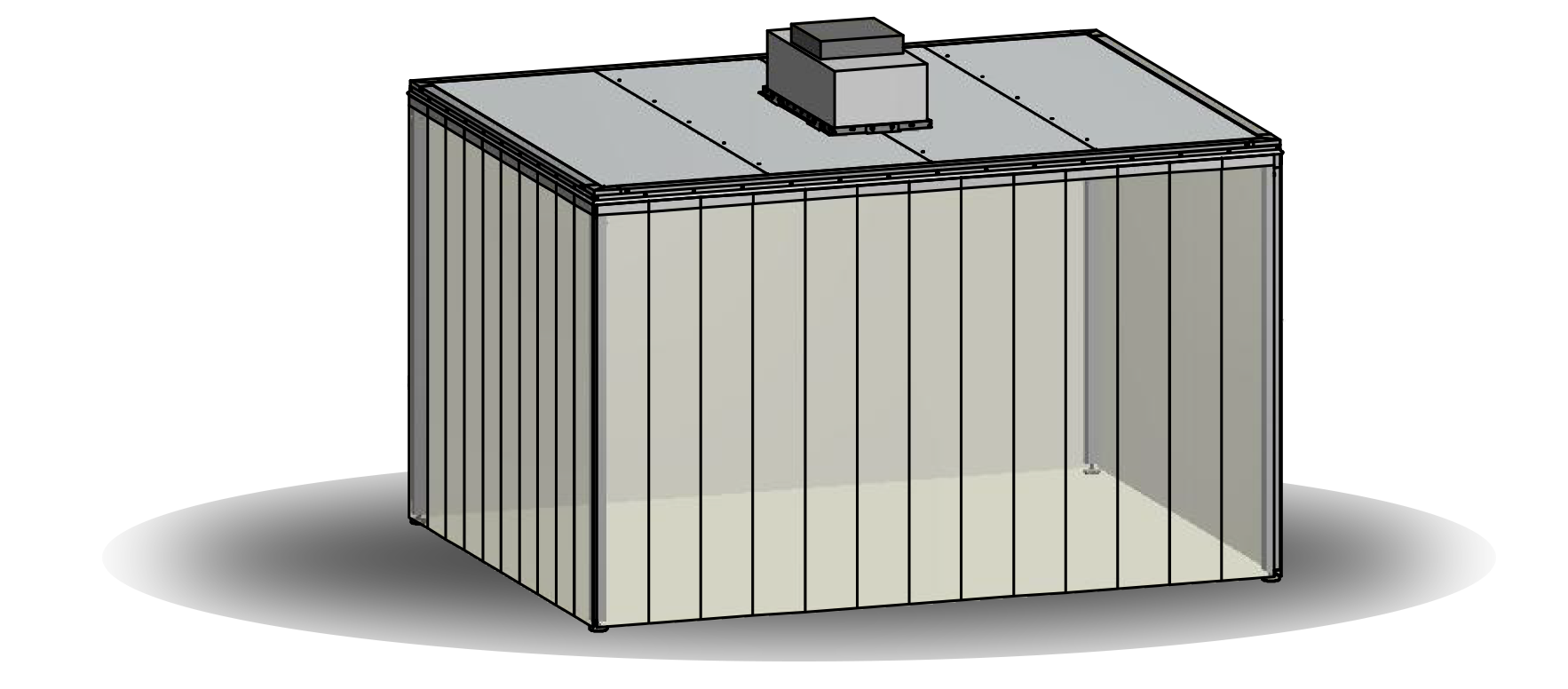

Reinraumkabinen
Die Reinraumkabinen sind eine Lösung für einzelne Arbeitsplätze, die nach dem jeweiligen Anwendungsfall individuell konzipiert werden. Die Kabinen bestehen aus einem Grundgestell mit Deckenträgern, Deckenpaneelen und Streifenvorhängen aus PVC Lamellen.
Die Filter-Fan-Unit und das Beleuchtungssystem werden optimal auf den Anwendungsfall ausgelegt und in die Decke eingebaut.
